La soluzione

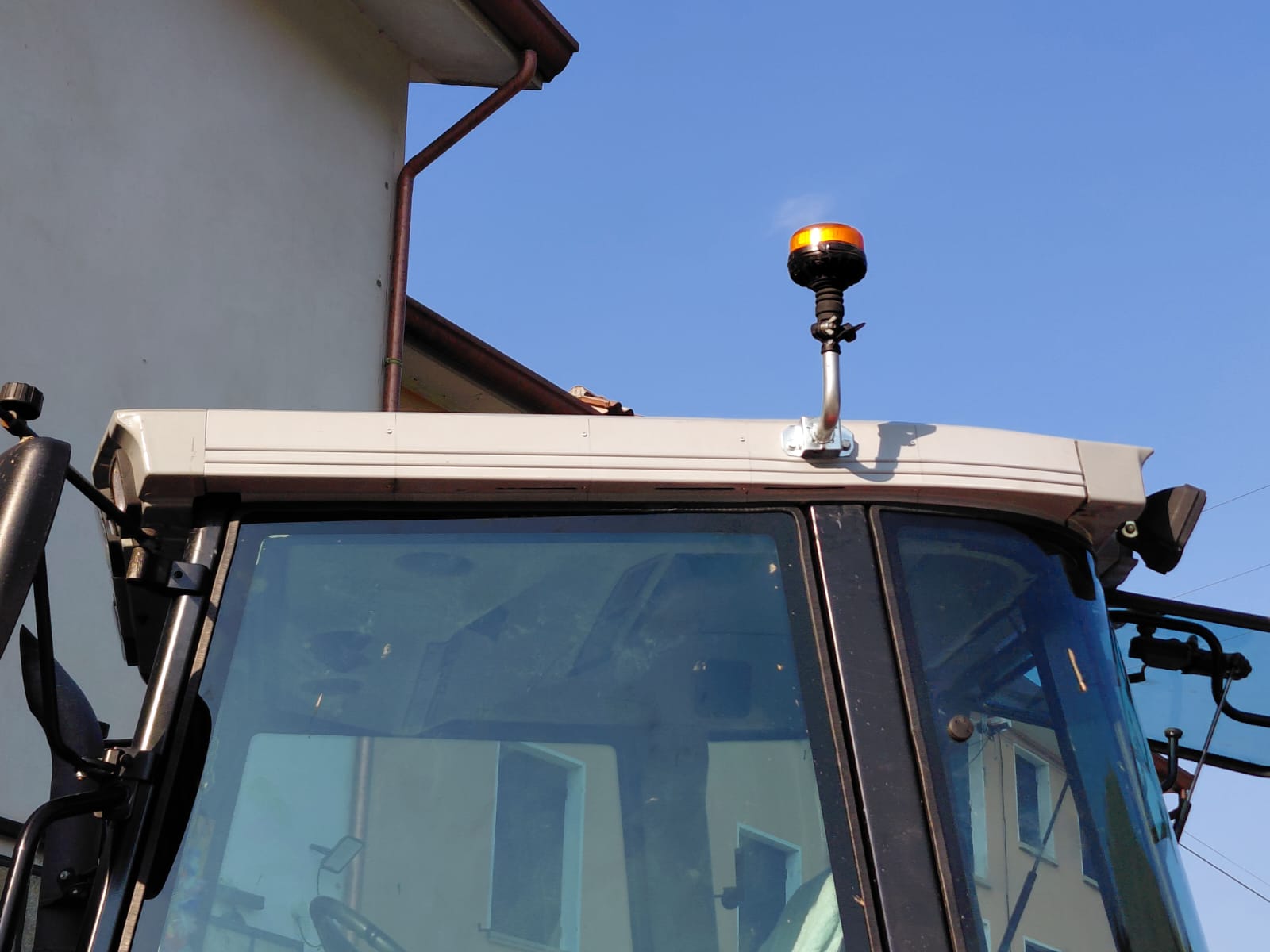

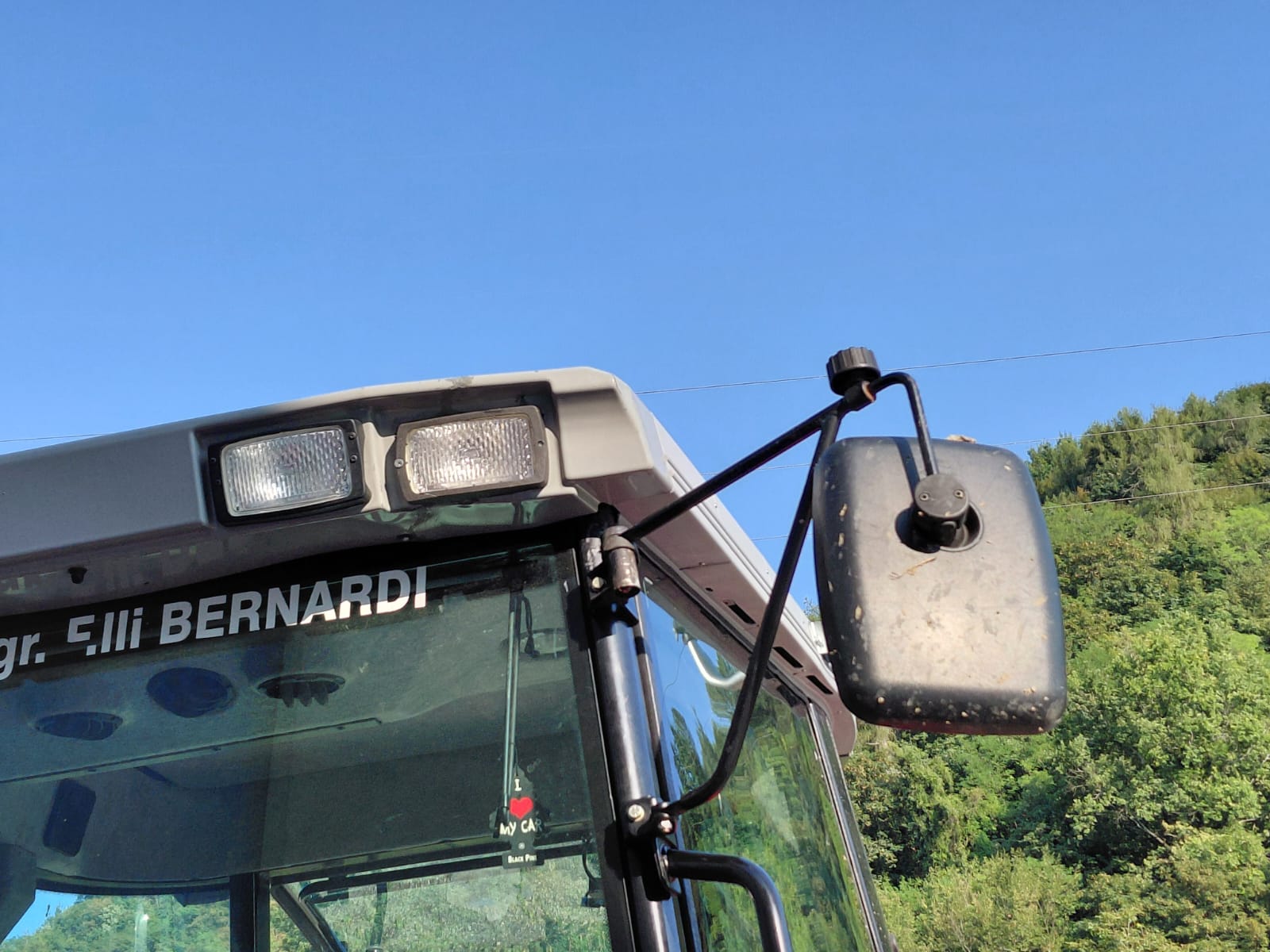

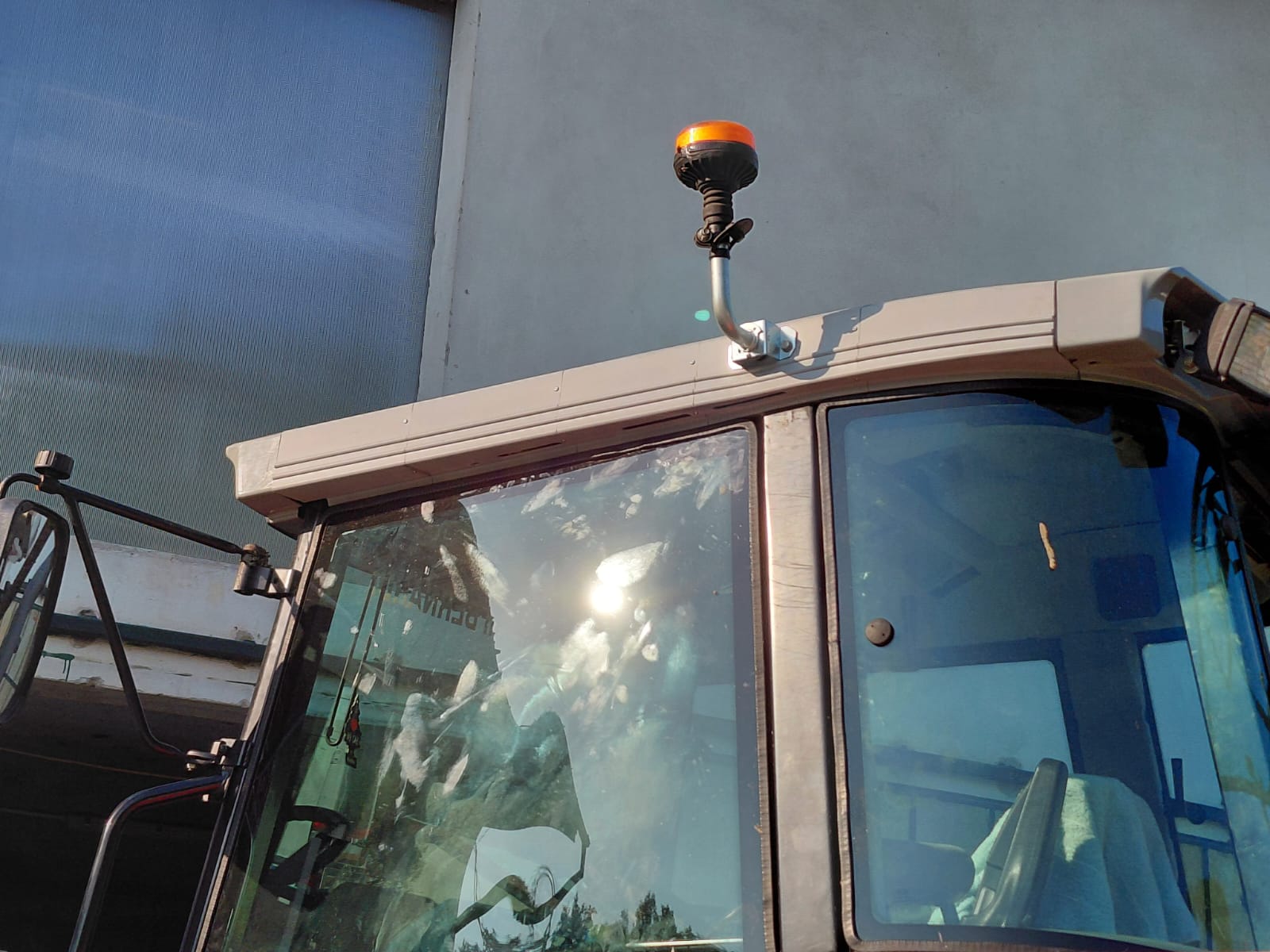

Il cliente ci ha consegnato il montante del tetto di una cabina trattore, ma nella versione opposta: l’unico pezzo rimasto integro era infatti quello specchiato, poiché l’originale era andato completamente distrutto. Non essendo più reperibile come ricambio sul mercato, abbiamo eseguito una scansione 3D ad alta precisione del pezzo fornito e lo abbiamo ricostruito digitalmente in Rhinoceros, correggendo le geometrie e creando la versione speculare.

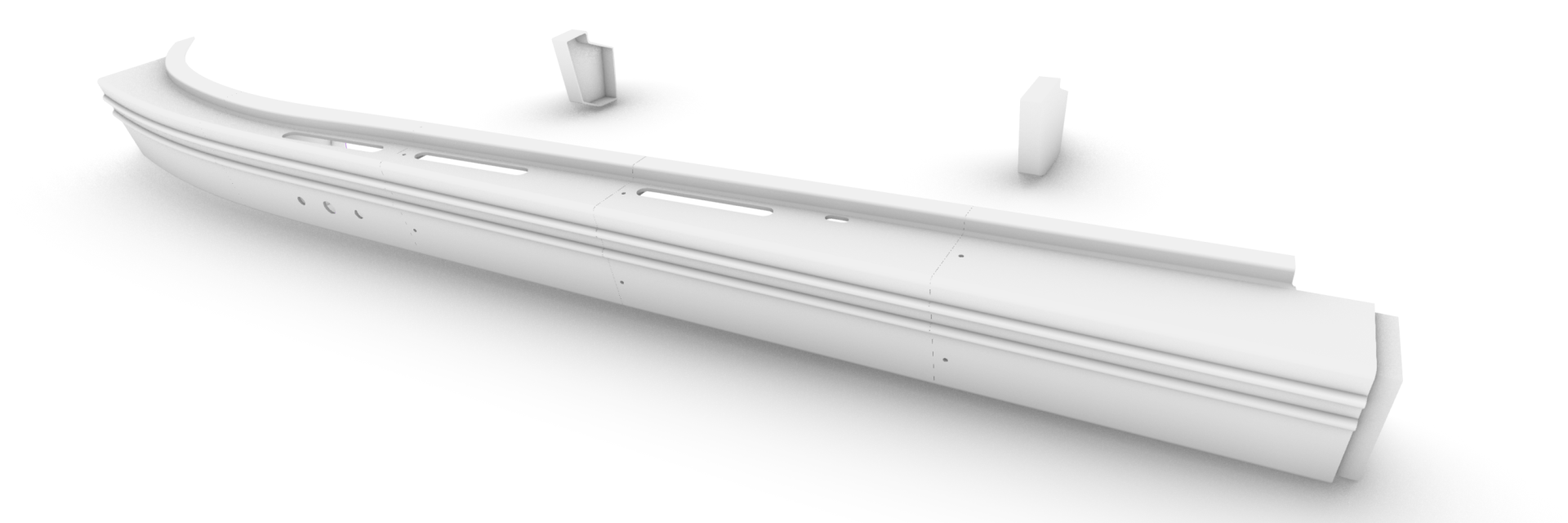

Per ottimizzare la produzione, il modello è stato suddiviso in cinque sezioni, progettate con sormonti e punti di accoppiamento che consentono un montaggio preciso tramite viti, senza necessità di incollaggio.
Il risultato

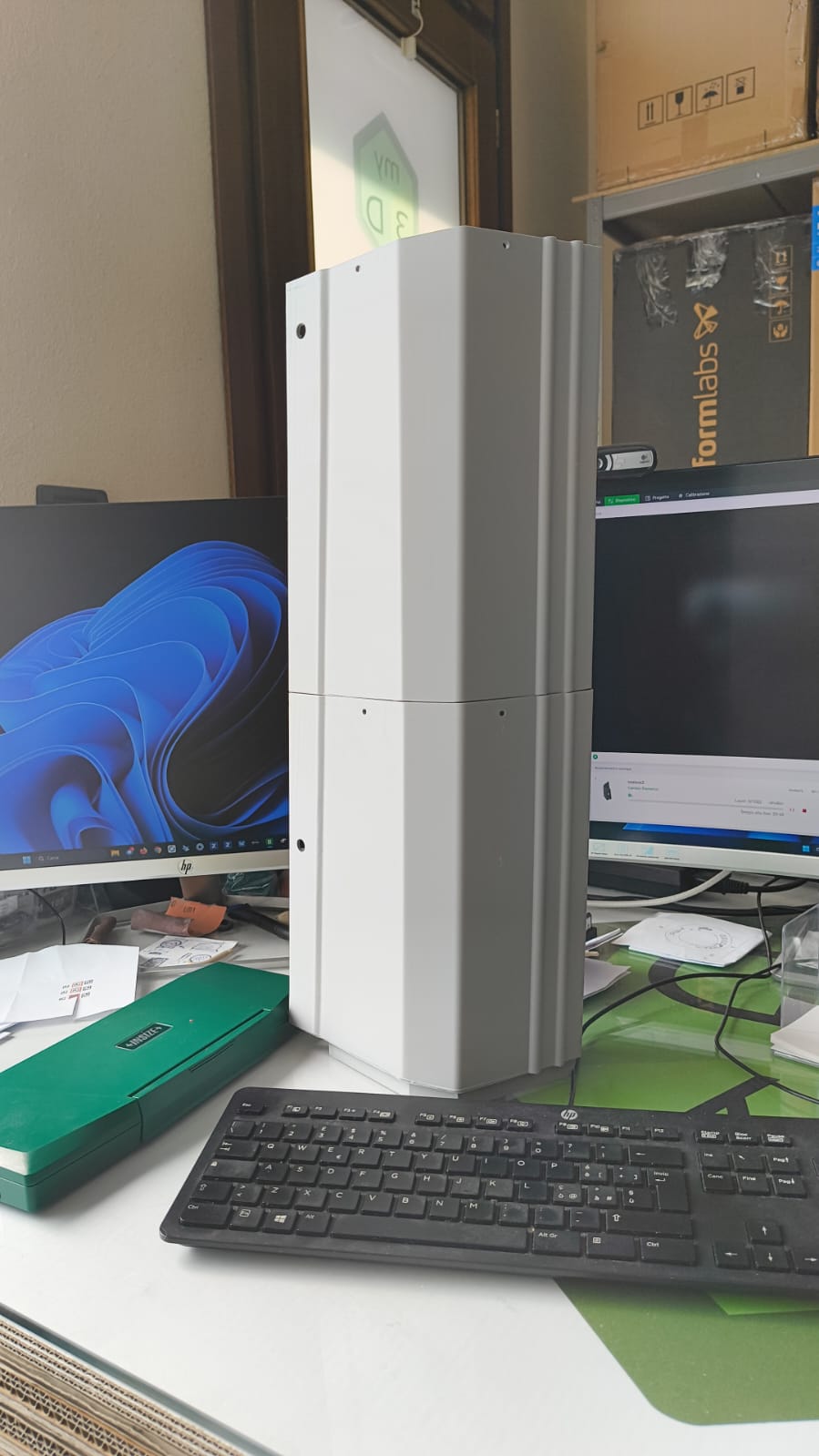

Il nuovo montante è stato stampato in PETG grigio chiaro con tecnologia FFF, materiale resistente e duraturo, ideale per applicazioni industriali e per uso in esterni. L’assemblaggio si è rivelato perfetto: grazie alle tolleranze progettate con cura, le parti si uniscono in modo solido e stabile.
Per ottenere un’impermeabilità totale è stato sufficiente applicare un leggero strato di silicone lungo le giunzioni. Il risultato finale è un componente robusto, funzionale e visivamente impeccabile, pronto a sostituire in tutto e per tutto il pezzo originale.
Anno: 2025
Committente: Privato
Settore: Industriale
Tecnologie: Scansione 3D, modellazione CAD con Rhinoceros, stampa 3D in PETG con tecnologia FFF
Obiettivo: Ricostruzione fedele e funzionale del montante del tetto di una cabina trattor
